Зона передачи тепла 3M2 затвора вакуума косвенный нагревать более сухая
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Guojin |
| Сертификация: | ISO |
| Номер модели: | CHPD |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | стандартная коробка экспорта |
| Время доставки: | 20-30DAYS |
| Поставка способности: | 10 наборов в месяц |
|
Подробная информация |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| Выделить: | Сушильщик затвора вакуума косвенный нагревать,сушильщик затвора вакуума 3M2,машина для просушки вакуума 3M2 |
||
Характер продукции
Площадь теплопередачи 3M2 Непрямая нагревательная вакуумная сушилка с гребной панелью
Сушильщик с гребнем состоит из двух вращающихся валов с козырьками, сушильной камеры, приводной двигателя и опорной рамы.Процесс сушки завершается в герметичной сушильной камере для предотвращения загрязнения испаренными. Сушилка с гребнем - это косвенный процесс сушки нагревом. Средством нагрева может быть пар, горячая вода или тепловое масло, которое может течь через полые валы и гребь через вращающиеся соединения,а также камеры сушки с прокладкойМокрый материал равномерно подается в камеру сушки с помощью винтового питателя.влажный материал полностью смешивается и перемешивается в контакт с горячей поверхностью и двигаться в направлении разряда и передачи тепла происходит и влага быстро испаряется.
Принцип работы продукта
Характеристика продукта
Низкие затраты на эксплуатацию
- Легко работать.
- Требует минимального внимания.
- Простые инструменты контролируют процесс
- Высокая эффективность
- Низкий объем выхлопных газов
Низкие затраты на обслуживание
- Разработан для высокого крутящего момента и низкой рабочей скорости
- Простая прочная конструкция для легкого и низкого содержания
- Нет внутренних частей для регулировки или обслуживания
- Никакого металлического контакта.
- валы, подшипники блоков подушек и компоненты привода спроектированы для длительной службы в неблагоприятных условиях, обеспечивая долгосрочную механическую целостность
- Прочная рама поддерживает расщепленные подшипники блоков подушек
- Очищенные от жира наполнительные коробки.
Низкая стоимость установки
- Конструкция компактная
- Небольшая система отработки газов
- Удаление вертикального вала уменьшает требования к размерам здания
Техническое преимущество
1) Высокая тепловая эффективность, достигающая 95%
2) Средство теплопередачи не контактирует с продуктом.
3) Газ не используется для транспортировки продукта.
4) Точный контроль температуры
5) Однородное качество продукта посредством смешивания и перемещения продукта
6) непрерывный процесс на разовой основе
7) Высокое соотношение площади теплопередачи к объему процесса - уменьшение площади пола
8) Простая в эксплуатации, требует минимального внимания
9) Безопаснее, чем прямая сушка при обработке горючих материалов
10) Простая прочная конструкция для легкого и низкого содержания
11) Двойные контрвитящиеся валы с уникальными дисками перемешивания обеспечивают тесное смешивание, равномерную передачу тепла, высокую скорость передачи тепла и эффект самоочистки.Большая площадь теплопередачи к объему соотношение достигается с использованием полых дисков и жакет сосудаВ результате получается компактная машина с меньшими затратами на пространство и более низкими затратами на установку.
КОНСУРСИЯ ТЕПЕРАТУРЫ (температура 180°C - 250°C)
Нагрев паровым топливом
Пары поступают в полый вал через вращающийся соединение и равномерно распределяются по всем лодкам.
Нагрев с помощью горячего масла (тепловой жидкости)
Горячее масло (тепловая жидкость) входит и выходит из полых валов через вращающийся соединение.
Применение продукта
Сушильщики с лезвиями успешно применяются в пищевых, химических, нефтехимических, красящих, промышленных и других областях.Смешивающие характеристики позволяют выполнять следующие операции на единице:: кальцинация (низкая температура), охлаждение, сушка (восстановление растворителя), нагрев (плавление), реакция и стерилизация.увеличение эффективного объема на единицу площади теплопередачи;, сокращая время обработки. Поверхности теплопередачи в клинчатых лезвьях с функцией самоочистки. Компрессионные - расширительные функции смешивания делают материал равномерным.Материал вдоль оси в движение "протока розетки", в осевой зоне, температура материала, влажность, смешивая очень небольшую степень градиента.
Технические параметры
| Модель | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Площадь теплопередачи ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Эффективный объем ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Диапазон скоростей ((rpm) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5 - 10 | 5 - 10 | 5 - 10 | 5 - 10 | 1-8 | 1-8 | 1-8 | 1-8 |
| Мощность трансмиссии ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Ширина устройства ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Общая ширина ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Длина оборудования ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Общая длина ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Высота центра ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Общая высота оборудования ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Схема структуры

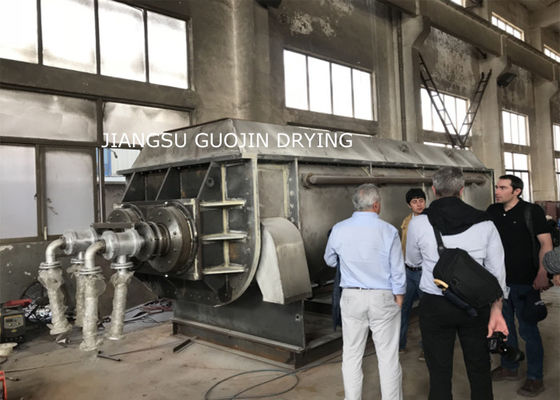

Выставка продукции
