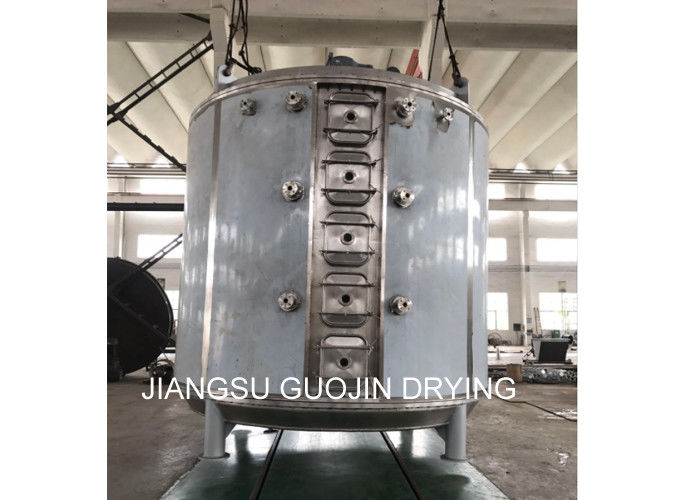

Шуга суша непрерывного сушильщика диска 2200mm 2000mm с 24 слоями
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Guojin |
| Сертификация: | ISO |
| Номер модели: | CPD-2200/24 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | стандартная коробка экспорта |
| Время доставки: | 20-30DAYS |
| Поставка способности: | 10 наборов в месяц |
|
Подробная информация |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Выделить: | Шуга суша непрерывного сушильщика диска,сушильщик диска 2000mm,машина воздушной сушки диска 2200mm горячая |
||
Характер продукции
Постоянная сушка слизистой пластины
На основе перемешивающегося сушильника, сушильник дисковой пластины представляет собой вид многослойного фиксированного полугольного нагрева круглого носителя диска, разработанного путем непрерывного совершенствования,которая развивается путем непрерывного совершенствованияПроцесс сушки заключается в том, чтобы передать теплоносители в каждый слой полых дисков.и влажная часть прокатного материала испаряется под рабочей температурой под действием вращения граба и граба, и пар выпускается вместе с отработавшим газом оборудования, так что квалифицированные сухие готовые продукты непрерывно получаются в нижней части оборудования.
Принцип работы сушилки с непрерывными дисками CPD
Мокрый материал непрерывно подается в первый сушильный слой на верхней части сушилки.Он будет поворачиваться и перемешивать грабли, когда грабли рукой вращается и опускается до внешнего края большой сушильной пластины вдоль экспоненциальной спиральной линииМатериал будет перемещен с небольшой сушильной пластины на ее внешний край и опустится на внешний край большой сушильной пластины.Как небольшие, так и большие сушильные пластины расположены поочередно, так что материалы могут проходить через сушилку непрерывноТепловая среда может быть насыщенным паром, горячей водой или тепловым маслом.Сушеные материалы упадут с последнего слоя сушильной пластины на дно сушилки, а затем перемещены грабами к выходуДля вакуумного сушильника пластины влага будет высасываться вакуумным насосом на верхнем крышке.Сушеные материалы будут выброшены из нижнего слояУмение сушки может быть улучшено, если сушилка оснащена дополнительными устройствами, такими как нагреватель с оперением, конденсатор для извлечения растворителя, мешочек для удаления пыли, механизм возврата и смешивания, вентилятор,и т.д..
Особенности сушилки с непрерывным дисковым пластом CPD
1Легкая регулировка, сильная применимость, очень простая работа с началом и остановкой.
2Каждый слой сушильной пластины может быть отдельно вводят в горячие / холодные среды, и контроль температуры материала является точным.
3Время пребывания материалов можно точно регулировать.
4Направление потока материала однообразное, нет явления обратной смешивания, а сушка однородна и качество стабильно.
5Клинка грабителя, которая перемещает материал после прекращения подачи, может быстро опустошить материал в сушилке.
6Тщательная очистка и наблюдение за оборудованием могут осуществляться через специальные большие двери и зеркала.
7Материальный слой очень тонкий, скорость шпинделя низкая, установленная мощность системы низкая, а расход энергии низкий.
8Рабочая среда хорошая, растворитель можно восстановить, а содержание пыли в выхлопных газах очень низкое.
9Он может работать в вакууме, особенно для сушки теплочувствительных материалов.
10Сушильник изготавливается как единое целое. Его нужно только поднять и расположить. Его очень легко установить и расположить.
11Устройство сушильной плиты и вертикальная установка занимают небольшую площадь.
Технические параметры сушилки с непрерывными дисковыми пластинами CPD
1Сушилка.
- конструкторское давление: обычно 0,4 МПа, а максимальное давление 1,6 МПа.
- Максимальное рабочее давление: обычно ≤ 0,4 МПа, а максимальное давление составляет 1,6 МПа.
- источник тепла: пар, горячая вода или тепловое масло: используйте горячую воду в качестве источника тепла, когда температура сушильных пластинок составляет 100°C; используйте насыщенный водяной пар ≤0.4Mpa или парного газа при температуре сушильных плит 100°C ~ 150°C; Используйте тепловое масло, когда температура сушильных пластинок составляет 150°C~320°C;
2Система передачи материалов
- обороты главного вала: 1 ~ 10 оборотов в минуту, электромагнетизм или синхронизация преобразователя.
- Рябцовая рука: от 2 до 8 рубцовых рубцов будут закреплены на главном вале на каждом слое.
- лопатка для грабежа: лопатки для грабежа привязаны к рукам грабежа и плавают с поверхностью пластины.
- Ролик: для материала, который легко агломерируется или требует измельчения, ролики должны быть расположены в соответствующем месте для усиления теплопередачи и процесса сушки.
3Три типа корпуса сушилки: нормальное давление, герметичное и вакуумное
- Нормальное давление: корпус сушилки имеет цилиндрическую или восьмиугольную форму, конструкция может быть интегрирована или отделена.
- Запечатанный: корпус сушилки имеет цилиндрическую форму и может выдерживать давление внутри 5 КПа.
- вакуум: корпус сушилки имеет цилиндрический вид и конструктивное давление составляет 0,1 МПа.
4. Нагреватель воздуха
Нагреватель воздуха обычно используется для удовлетворения больших требований к мощности испарения с целью повышения эффективности сушки.
Технические параметры сушилки с непрерывными дисковыми пластинами CPD
| Тип | Диаметр ((мм) | Высота ((мм) | Площадь сухих ((m2) | Мощность ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 года | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

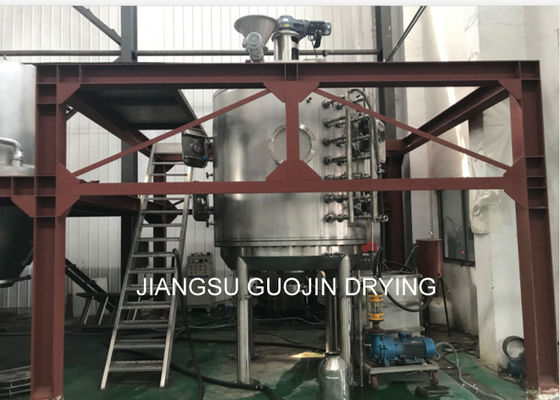

CPD непрерывный дисковый сушильщик
