Органический растворяющий роторный сушильщик 600L грабл вакуума
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Guojin |
| Сертификация: | ISO |
| Номер модели: | HVRD-1000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | стандартная коробка экспорта |
| Время доставки: | 20-30DAYS |
| Поставка способности: | 10 наборов в месяц |
|
Подробная информация |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| Выделить: | Органический растворяющий сушильщик грабл вакуума,Сушильщик 600L грабл вакуума,Роторный сушильщик 600L вакуума |
||
Характер продукции
Машина для сушки вакуумных решеток с органическими растворителями
Вакуумное сушильное оборудование - это высокоэффективное горизонтальное вакуумное сушильное оборудование нового типа.Куртка переносит тепло на внутреннюю стенку оболочки посредством проводности или излучения. Сушеные материалы добавляются в сушилку через отверстие в середине оболочки машины. Постоянное перемешивание вращающейся лопатки заставляет материалы двигаться вперед и назад.Поверхность, контактирующая с внутренней стенкой оболочки, постоянно обновляется, что приводит к высокой скорости сушки и равномерному получению готовых продуктов.
Структура продукции
2.1 Загрузочный цилиндр сырья должен быть оборудован нагревательным покрытием, а теплоизоляционный слой должен быть установлен снаружи покрытия, что предотвращает передачу тепла,и также уменьшить потерю теплаВыпускное отверстие оснащено нижней частью цилиндра, на верхней части цилиндра с двумя отверстиями питания и выходом воздуха.сырье должно поступать в равной степени из двух отверстий питания;, оптимальная емкость подачи составляет около 60-80% объема баллона, максимальная емкость подачи не должна превышать 80%, иначе это повлияет на плавный разряд испарения газа.Когда липкое сырье питаетсяПолнота питания должна быть уменьшена, чтобы предотвратить перегрузку привода, повреждение оборудования.
2.2 Полые валы помещаются внутри центра цилиндра, в вал вводится нагревательная среда (например, горячее масло или горячая вода).
2.3 На полом вале, распределенном с весловыми лопатками с определенным углом, весловые лопатки также полые в пределах переданного нагрева,вход и выход горячей нефти проводятся внутри лопастейДля обеспечения эффективности теплопередачи во время сушки
2.4 Уплотнения: Уплотнения упаковки устанавливаются на вале и цилиндре.
2.5 Трансмиссия:за исключением специальных моделей, мы обычно применяем цепную или передачу передач.с коническим роликовым подшипником и глубокоруговым шаровым подшипником в сочетанииДля удовлетворения требований радиальной и осевой силы.
Особенности структуры продукта
Сушилка проста в эксплуатации, легко управлять материалом, значительно снижая интенсивность труда работников, а также снижает загрязнение материалов в процессе сушки в то же время.
1Редуктор: редуктор, установленный в правой части машины.и, наконец, цилиндр вращается и получить скорость 6 ~ 10 р / мин.
2Мотор был установлен на правой стороне доски для движения, его можно регулировать вверх и вниз, так что V-ремень тесно вписывается.
3Электрическое устройство управления (стандарт ЕС): все электрические устройства управления, кнопки, огни установлены в контрольной коробке, работу можно управлять на основе текстовых инструкций панели.Положительное и обратное направление вращения вала перемешивания можно регулировать в соответствии с характеристиками материалаКак правило, его можно контролировать примерно за 5 минут (т. е. после 5 минут остановки, затем 5 минут отступления).
4Вакуумная трубка: используется для извлечения растворителя (или воды) от испарения цилиндра.
5. Запечатанная структура: шпиндель на обоих концах запечатан PTFE, запечатанный в вакууме для достижения хорошего эффекта уплотнения.
6.Смесительный вал с нержавеющей сталью толстостенной трубкой, грабеж рукой грабеж зубы изготовлены из нержавеющей стали без швов нержавеющей стальной пластины.
Применение продукта
Вакуумное сушильное оборудование предназначено для сушки лужи, пастообразных, порошкообразных материалов, термочувствительных материалов, требующих низкотемпературной сушки, легко окисляющихся материалов,а также взрывчатые материалыЭто оборудование для вакуумной сушки применяется в фармацевтической, пищевой, пищевой, химической и других промышленностях.
Принцип работы продукта
HVRD вакуумный сушилка для сушилки - это новый тип периодического вакуумного сушильного оборудования, влажный материал путем проводящего испарения, с агитатором скребера удаляет материал на горячей поверхности,и двигаться в контейнере, чтобы сформировать циркуляционный поток испарения воды вакуумным насосом.
Технические параметры
| Положение | тип | ||||||||
| Наименование подразделения | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Рабочий объем ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Размер в баллоне ((мм) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Перемешивание оборота ((rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| Мощность ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Конструкторское давление пиджака ((Mpa) | <0.3 | ||||||||
| Давление в цилиндре ((Mpa) | - 0,09 ~ -0.096 | ||||||||
| Площадь теплопередачи ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | Девять плюс два.5 | 14 плюс 3.5 | 21.6+5.5 | 24.3 + 5.5 |
Диаграмма потока продукции

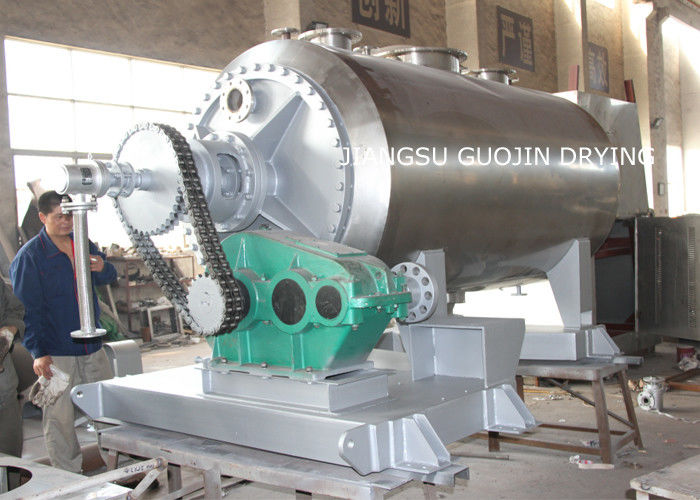

Выставка продукции
электрические, паровые, газовые или другие
